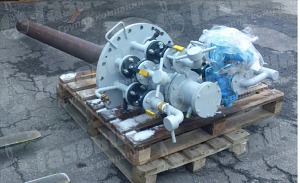

Погружные испарители ГРИ



Погружные или емкостные испарители позволяют получать паровую фазу сжиженного газа непосредственно в самом резервуаре с помощью регазификаторов - погружных нагревателей. В качестве теплоносителя обычно применяется тосол или антифриз, нагрев которого контролирует термодатчик.

Контроль давления в сосуде  с головкой ГРИ осуществляется  электроконтактным манометром -ЭКМ.  При достижении давления 1,0 МПа ЭКМ отключает электронагреватель, а при снижении дfвления до 0,3 МПа электронагреватель снова включается в работу. Автоматика головки ГРИ, контролируя давление газа в емкости, обеспечивает своевременное включение/выключение электронагревателя:  когда температура  в стакане с промежуточным теплоносителем достигает более 90 С° , и когда уровень СУГ в емкости ниже 40%.

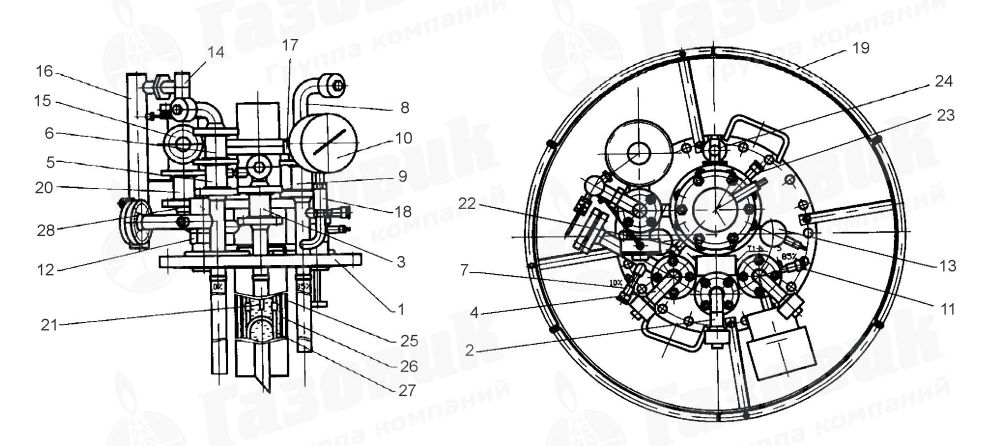

Схема редукционно-испарительной головки



1. Фланец   2. Патрубок дренажный   3, 5, 9, 20 - кран DN32   4. Патрубок наливной линии   6. Клапан обратный   7. Клапан указателя уровня 10%   8. Патрубок паровой линии   10. Манометр   11. Клапан указателя уровня 85%   12. Клапан предохранительный сбросной   13. Датчик с фиксированным контролем уровня 40% (или указатель уровня)  14. Патрубок расходный   15. Регулятор давления   16. Колеектор   17. Клапан скоростной   18. Клапан трехходовой   19. Кожух защитный   21. Термодатчик   22. Клапан контроля уровня антифриза   23. Клапан залива антифриза   24. Клапан предохранительный PN 0.1 МПа   25. Патрубок испарителя   26. Стакан испарителя   27. Блок электронагревателя   28. Патрубок



Технические характеристики



Наименование параметра ГРИ-2,5 ГРИ-5 ГРИ(С)-2,5 ГРИ(С)-5 ГРИ ГР-2,5(5)
Рабочая среда Сжиженные газы ГОСТ Р52087-2003
Рабочая температура, Сº -40 С°...+45 С°

Давление, МПа, не более

рабочее

расчетное

пробное



1

1,6

2,0

Давление антифриза в стакане испарителя, МПа, не более 0,1 -
Тип испарителя Электрический

Производительность, м³ /ч

по пропану

по бутану




21

15,7

-
Давление на выходе после регулятора, кПа от 3 до 3,5 от 50 до 200 от 3 до 3,5
Исполнение электронагревателя Взрывонепроницаемая оболочка IExdIIBT4 -
Тип Электронагревателя БЭВ-2-5-Р-220В -

Источник питания

переменный ток -
Номинальная мощность электронагревателя, кВт 5 -
Номинальное напряжение, В 220 -
Номинальный ток, А 22,7 -

Габаритные размеры, мм, не более:

-длина

ширина

-высота


1230
1230
2930 3450   3450
Масса головки, кг, не более 400 416 430 286
Масса электрошкафа, кг, не более 20 -



Информация для Заказчиков

Вы можете узнать подробнее об оборудовании, заказать и купить Погружные испарители ГРИ. Для этого Вам нужно связаться с нашим менеджером, позвонив по телефону 8-800-200-0358 или нажав клавишу "запрос цены".

Мы осуществляем доставку во все города России (в том числе в Москву, Якутск, Иркутск, Новосибирск, Владивосток) и страны СНГ.

Информация о доставке испарителей и испарительных установок

Информация о гарантии на испарители и испарительные установки
